„Vet Energy“ yra viena iš žinomų Kinijos 2000 W oro aušinimo kuro elementų kamino, skirto UAV gamintojams ir tiekėjams. Mūsų gamykla specializuojasi 2000 W oru aušinimo kuro elementų, skirtų UAV, gamyboje. Laikomės orientacijos į kokybę ir klientų prioriteto principo, nuoširdžiai sveikiname Jūsų laiškus, skambučius ir tyrimus dėl verslo bendradarbiavimo.
CHIVET yra vienas iš žinomų Kinijos 2000 W oro aušinimo kuro elementų kamino UAV gamintojams ir tiekėjams.
Šis UVA vandenilio kuro elementų kaminas pasižymi 950 W/kg galios tankiu.
Mūsų lengvi, daug galios UAV kuro elementų moduliai leidžia klientams apeiti tradicinių baterijų technologijų suvaržymus, žymiai pailgindami dronų skrydžio laiką ir diapazoną, tuo pačiu gamindami švarią nuolatinės srovės energiją tvirtoje ir lengvoje pakuotėje.
Mūsų dronų kuro elementų galios moduliai (FCPM) idealiai tinka įvairioms profesionalioms komercinėms reikmėms, įskaitant tikrinimą jūroje, paiešką ir gelbėjimą, fotografavimą iš oro ir žemėlapių sudarymą, tikslią žemdirbystę ir kt.

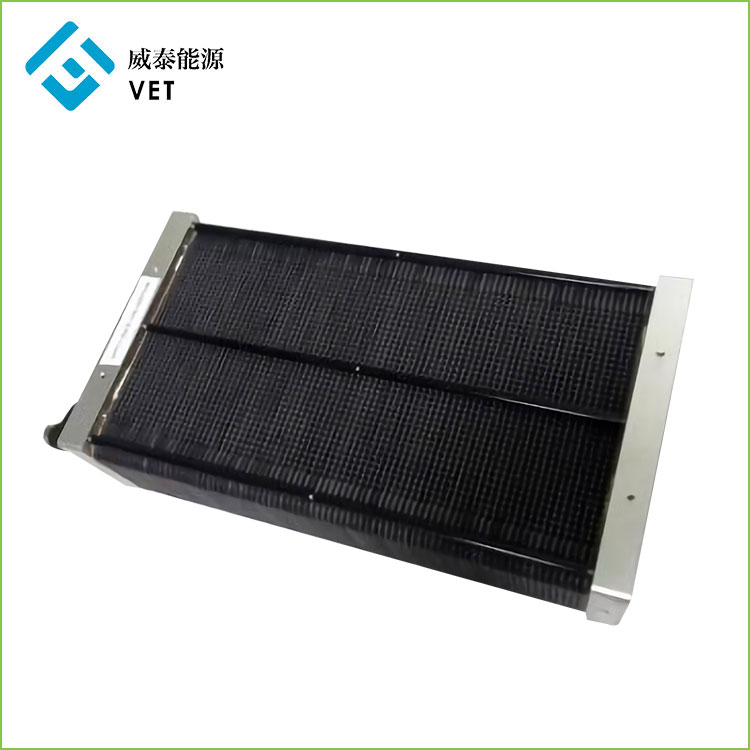

2000 W oro aušinimo kuro elementų kaminas UAV
1. Produkto pristatymas
•Šis UVA vandenilio kuro elementų kaminas pasižymi 950 W/kg galios tankiu.
•Naudojimas su sausu vandeniliu ir aplinkos oru
• Tvirta metalo pilno elemento konstrukcija
• Idealiai tinka hibridizacijai su baterija ir (arba) superkondensatoriais
• Įrodytas patvarumas ir patikimumas
• Kelios konfigūracijos parinktys, teikiančios modulinius ir keičiamo dydžio sprendimus
• Įvairių krūvos parinkčių, kad atitiktų skirtingus programos reikalavimus
• Žemas šiluminis ir akustinis parašas
• Galimos nuoseklios ir lygiagrečios jungtys
2000 W oro aušinimo kuro elementų sistema
Kuro elementų sistemą sudaro: kaminas, maitinimo valdymo blokas, ventiliatorius, solenoidinis vožtuvas, temperatūros jutiklis, temperatūros ir drėgmės jutiklis ir valdymo programinė įranga
2kw oro aušinimo kuro elementų sistemos schema
Kuro elementų sistemos struktūrinė schema
2. Gaminio parametras (specifikacija)
2,1 2000 W oro aušinimo kuro elementų kamino parametras
|
||||
Šio kuro elemento krūvos galios tankis yra 950 W/kg. Jis gali būti naudojamas lengvose, mažai energijos vartojančiose programose arba nešiojamuose maitinimo šaltiniuose. Mažas dydis neapsiriboja mažomis programomis. Naudojant mūsų patentuotą BMS technologiją, galima prijungti kelis rietuvės ir padidinti jų mastelį, kad būtų palaikomos daug energijos suvartojančios programos. |
||||
H-48-2000 parametrai |
||||
Išvesties parametrai |
Vardinė galia |
2000W |
||
Nominali įtampa |
51V |
|||
Nominali srovė |
39A |
|||
DC įtampos diapazonas |
48-85V |
|||
Efektyvumas |
‰¥ 50 % |
|||
Kuro parametrai |
H2 grynumas |
¥99,99 %(CO<1PPM) |
||
H2 slėgis |
0,045½ž0,07Mpa |
|||
H2 Vartojimas |
28,5l/min |
|||
Aplinkos parametrai |
Darbinė aplinkos temperatūra. |
-5½ž35℃ |
||
Darbinė aplinkos drėgmė |
10%½ž95% |
|||
Sandėliavimo aplinkos temperatūra. |
-10½ž50℃ |
|||
Triukšmas |
≤ 50 dB@3m |
|||
Fiziniai parametrai |
FC Stack |
24,2 (ilgis) * 14,9 (plotis) * 6,9 (aukštis) |
FC Stack |
2,1 kg |
Matmenys ¼ˆcm) |
Svoris (kg) |
|||
Sistema |
24,2 (ilgis) * 15,5 (plotis) * 22,9 (aukštis) |
Sistema |
3,7 kg |
|
Matmenys ¼ˆcm) |
Svoris(kg) |
(įskaitant ventiliatorius ir BMS) |
||
Galios tankis |
800W/L |
Galios tankis |
950W/KG |
|
pagal tomą |
pagal svorį |
2kw kamino poliarizacijos kreivė
2.2 Kuro elementų sistemos komponentai
2.2.1 Pagrindiniai pagalbiniai komponentai (BMS) – kuro elementų valdymo sistema
Speciali galios valdymo sistema vandeniliu varomam UAV kaminui gali realizuoti nuotolinį kuro elementų sistemos valdymą ir informacijos gavimą. tai gali būti išmanusis hibridas su antrine baterija, taip pat adaptyvus antrinio akumuliatoriaus įkrovimas. Tai pagrindinė technologija kuro elementų baterijų taikymo srityje.
2.2.1 Standartiniai kuro elementų valdymo sistemos Chivet2022 parametrai |
|||
|
|||
Spektaklis įvestis |
Didžiausia įvesties srovė FC gale |
80A |
|
Maksimali įėjimo įtampa FC gale |
80V |
||
Didžiausia hibridinio akumuliatoriaus galo įvesties srovė |
80A |
||
Maksimali hibridinio akumuliatoriaus galo įėjimo įtampa |
80V |
||
Keturių kanalų temperatūros įvesties galas |
-60–150 m |
||
Vieno kanalo aplinkos temperatūros ir drėgmės įvesties galas |
-60–150, RH30–100 % |
||
Dviejų kanalų slėgio įvesties galas |
0-100 MPa |
||
Dviejų kanalų greičio impulsinio signalo priėmimo pabaiga |
Naudojamas ventiliatoriaus arba siurblio greičiui matuoti |
||
Našumo išvestis |
Hibridinė išėjimo srovė |
Maksimalus 80A ilgalaikiam veikimui, momentinė didžiausia vertė 150A (5min) |
|
Maksimali hibridinio išėjimo galo įtampa |
80V |
||
Du PWM impulsų pločio greičio reguliavimo išėjimai |
0 ~ 100% greičio reguliavimas, aušinimo oro valdymas Ventiliatorius arba aušinimo cirkuliacinis siurblys. |
||
Viena drėkinimo galia |
Įtampa 5V, maksimali srovė 5A |
||
Vieno aušinimo ventiliatoriaus galia |
Įtampa 12V ~ 36V, maksimali srovė 10A |
||
Vieno aušinimo cirkuliacinio vandens siurblio galia |
Įtampa 12V ~ 36V, maksimali srovė 10A |
||
Vienpusio kamino dujų įleidimo solenoidinio vožtuvo galia |
Įtampa 12V ~ 36V, maksimali srovė 3A |
||
Vienpusio dujų išleidimo solenoidinio vožtuvo galia |
Įtampa 12V ~ 36V, maksimali srovė 3A |
||
Išorinės apkrovos galia |
Įtampa 12V ~ 36V, maksimali srovė 6A |
||
Skrydžio valdymo galia |
Įtampa 12V ~ 48V, maksimali srovė 3A |
||
Budėjimo išvesties prievadas |
Maksimali srovė 5A |
||
Du ryšio prievadai |
485/TTL |
||
Palaikomos programinės įrangos funkcijos |
Ekranas: kuro elementų įtampa, srovė, išėjimo galia ir temperatūra; Hibridinė elektrinė Celės įtampa, įkrovimo iškrovos srovė ir išėjimo galia; Bendra sistemos išėjimo galia; aplinką Temperatūra ir drėgmė; Aušinimo ventiliatoriaus greitis; Vandenilio rezervuaro slėgis ir dujų slėgis akumuliatoriuje galia |
Galima pasirinkti nuolatinės srovės arba kuro elementų veikimo adaptyvų įkrovimą, o maksimali įkrovimo srovė yra 25A (įkrovimo modulyje yra aušinimo ventiliatorius) |
|
Valdymas: dujų įleidimo ir išleidimo solenoidiniai vožtuvai; Antrinis akumuliatoriaus įkrovimo režimas ir įkrovimas Dabartinė vertė, įkrovimo sąlygų nustatymas; Aušinimo ventiliatoriaus greičio ir temperatūros reguliavimo sąlygų nustatymas Fiksuotas; Aušinimo vandens siurblio greičio ir temperatūros reguliavimo sąlygų nustatymas; Dujų slėgio jutiklis |
|||
Aplinkos charakteristikos |
Darbinė temperatūra |
-45-60 laipsnių |
|
Darbo aplinkos drėgmė |
0–100 % |
||
Sandėliavimo aplinkos drėgnumas |
-75℃-75c |
||
Fiziniai parametrai |
dydis |
160 * 120 * 45 mm |
|
Svoris |
480g |
||
|
|||
2.2.2 Vandenilio laikymo butelis |
|||
Darbinis slėgis |
35 MPa |
|
|
apimtis |
12L |
||
dydis |
D196*L532 |
||
svorio |
3,85 kg |
||
gyvenimas |
Pripūskite ir išleiskite orą 500 kartų |
||
|
|||
2.2.3 Solenoidinis vožtuvas |
|||
Nominali įtampa |
DC24V |
|
|
Nominali srovė |
120+-15%mA |
||
Slėgio diapazonas |
0-90 Kpa |
||
galia |
<2 sav |
||
darbinė temperatūra |
0C-55℃ |
||
svorio |
50g |
||
gyvenimas |
Perjunkite 100 000 kartų |
|
|
|
|||
2.2.4 Aušinimo ventiliatorius |
|
|
|
Vardinė galia |
57.6w DC48V/1.2A |
|
|
darbinė temperatūra |
-20–70 m |
||
greitis |
14900R/min |
||
dydis |
91*91*38mm |
||
Srauto greitis |
5,1m3/min |
||
triukšmo |
40dB |
||
gyvenimas |
70000h/40℃ |
||
|
|||
2.2.5 Valdymo sistemos aušinimo mažas ventiliatorius |
|||
Vardinė galia |
1,44w DC24V/0,06A |
|
|
greitis |
5000R/min |
||
dydis |
30*30*10mm |
||
svorio |
8g |
||
triukšmo |
16dB |
||
gyvenimas |
28000h/40℃ |
Produkto pritaikymas ir veikimo principas
Drono maitinimo bloko su PEM kuro elementu kūrimas
(Veikia esant -10 ~ 45ºC temperatūrai)
Mūsų dronų kuro elementų galios moduliai (FCPM) puikiai tinka įvairiems profesionaliems komerciniams UAV, įskaitant UAV tikrinimą jūroje, paieškos ir gelbėjimo UAV, fotografavimą iš oro ir žemėlapių sudarymą, tiksliojo žemės ūkio UAV ir kt.
Kuro elementai naudoja elektrochemines reakcijas, kad pagamintų elektrą be degimo. Vandenilio kuro elementai sujungia vandenilį su deguonimi iš oro, išskirdami tik šilumą ir vandenį kaip šalutinius produktus. Jie yra efektyvesni už vidaus degimo variklius ir, skirtingai nei akumuliatoriai, jų nereikia įkrauti ir veiks tol, kol bus aprūpinti degalais.
Mūsų drono kuro elementai yra aušinami oru, o šiluma iš kuro elementų kamino patenka į aušinimo plokštes ir pašalinama per oro srauto kanalus, todėl gaunamas supaprastintas ir ekonomiškas energijos vartojimo sprendimas.
Vienas iš pagrindinių vandenilio kuro elementų komponentų yra grafitasBipolinė plokštė. 2015 m. VET įžengė į kuro elementų pramonę su grafito bipolinių plokščių gamybos pranašumais. Įkurta įmonė Miami Advanced Material Technology Co., LTD.
Po ilgų tyrimų ir plėtros metų veterinarijos gydytojas sukūrė brandžią technologiją, skirtą oro aušinimo 10w–6000w vandenilio kuro elementams, UAV vandenilio kuro elementams 800w–3000w gaminti. Kalbant apie didžiausią naujos energijos energijos kaupimo problemą, mes siūlome idėją, kad PEM paverčia elektros energiją. energija paverčiama vandeniliu saugojimui, o vandenilio kuro elementas generuoja elektrą su vandeniliu. Jį galima sujungti su fotovoltinės energijos gamyba ir hidroenergijos gamyba.
