JRF-H35-01TA dujų baliono slėgio mažinimo vožtuvas

JRF-H35-01TA dujų baliono slėgio mažinimo vožtuvas

1. Prekės profilis

Produkto peržiūra

JRF-H35-01TAgas baliono slėgio mažinimo vožtuvas yra dujų tiekimo vožtuvas, specialiai sukurtas mažoms vandenilio tiekimo sistemoms, tokioms kaip 35 MPa.Įrenginį, schemą ir fizinius objektus žr. 1 pav., 2 pav.

JRF-H35-01TAcilindro slėgio mažinimo vožtuvas turi integruotą konstrukciją, įskaitant manometrą, apsauginį vožtuvą, vienpusį užpildymo vožtuvą, rankinį perjungimo vožtuvą, filtrą, antrinį slėgio mažinimo vožtuvą.

1 pav. JRF-H35-01TAcilindro slėgio mažinimo vožtuvo schema

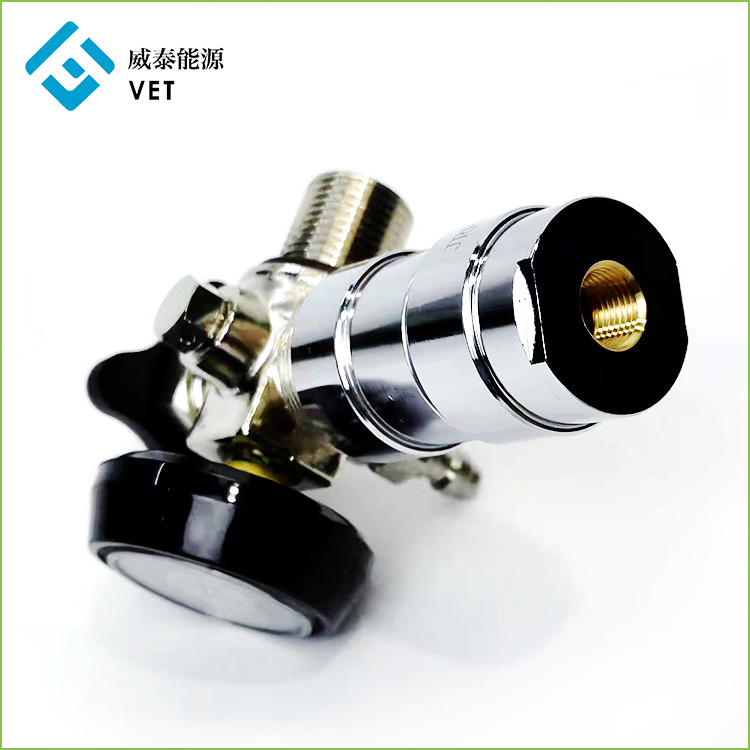

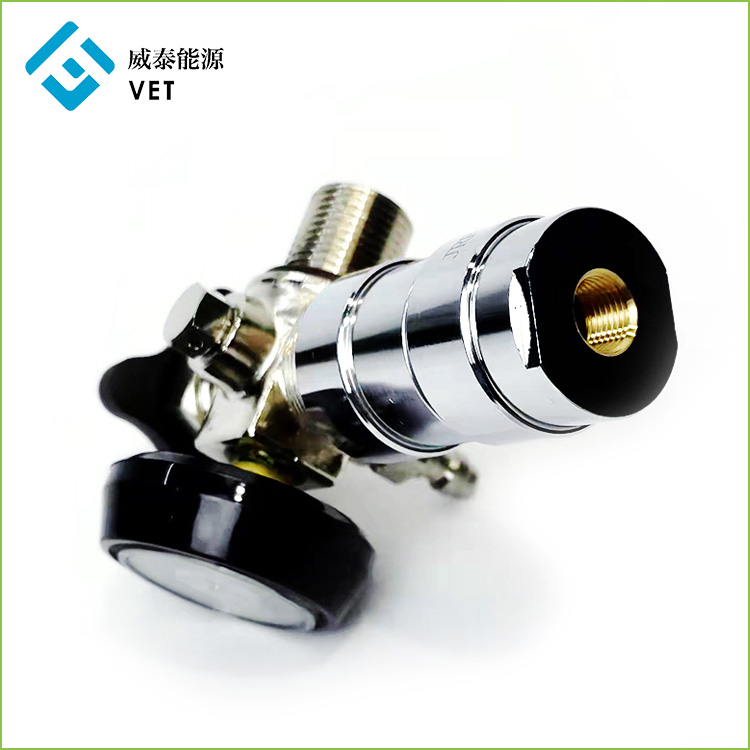

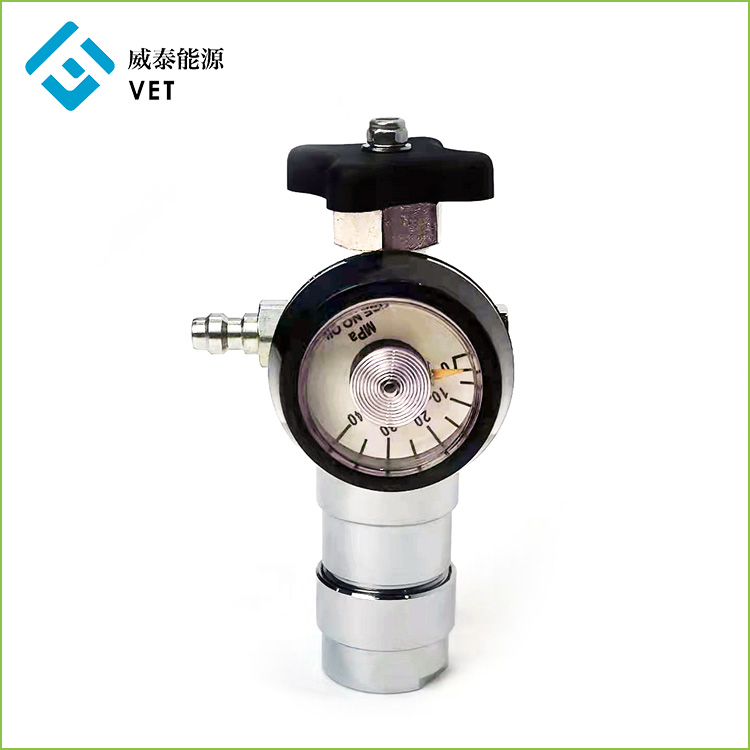

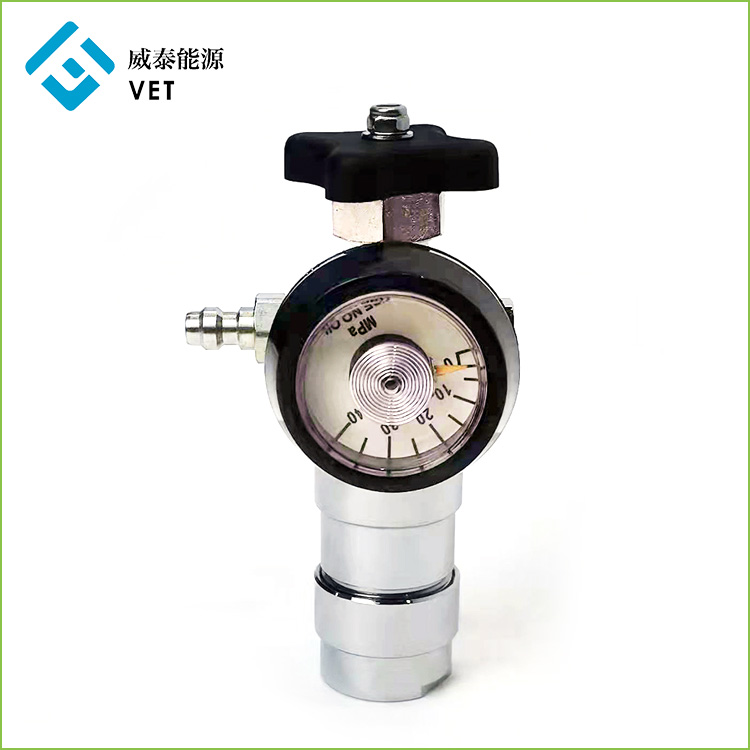

2 pav. Fizinis JRF-H35-01TA baliono slėgio mažinimo vožtuvo brėžinys

Cilindro slėgio mažinimo vožtuvo modulis
JRF-H35-01TAcilindro apsauginis vožtuvas priima antrinį priekinio slėgio reguliavimo režimą, turi didelį išėjimo slėgio tikslumą, gerą stabilumą ir mažesnę vibraciją.

Vienpusis užpildymo vožtuvas

JRF-H35-01TAcylinder slėgio mažinimo vožtuvas naudoja originalų vienpusį užpildymo vožtuvą, kuris veikia kaip uždarymo vožtuvas, kai modulis yra pripūstas. Rankinio perjungimo vožtuvą laikykite uždarytą neperjungdami vožtuvo.

2. Techninė rodyklė

JRF-H35-01TA techniniai duomenys

3. Sąsajos duomenys

Cilindro sąsajos duomenys (pritaikomi pagal poreikį)
Cilindro sąsaja yra M18x1,5 sriegio ir užsandarinta vienu O žiedo galu.
Konkrečius matmenis žr. 3 pav.

3 pav. Cilindro sąsajos duomenys

Dujų užpildymo sąsajos duomenys (pritaikomi pagal poreikį)
Pripučiama sąsaja sukurta kaip vienpusis oro užpildymo vožtuvas.
Konkrečius matmenis žr. 4 pav.

4 pav. Dujų užpildymo sąsajos duomenys

Žemo slėgio išleidimo angos sąsajos duomenys (pritaikomi pagal poreikį)
Žemo slėgio išleidimo angos sąsaja yra Rc1 / 8, konkrečius matmenis žr. 5 paveiksle:

5 pav. Žemo slėgio išleidimo angos duomenys

4. Naudojimo instrukcijos

JRF-H35-01TAcilindro slėgio mažinimo vožtuvas turi dvi veikimo būsenas: pripūtimą ir išleidimą.

Infliacijos būsena
Kai JRF-H35-01TA baliono slėgio mažinimo vožtuvas yra pripūstas, uždarykite rankinio perjungimo vožtuvą ir įkiškite aukšto slėgio pripūtimo vamzdį (6 pav.) į vienpusį užpildymo vožtuvą, kad pripūstumėte. Pripūtę iki iš anksto nustatyto slėgio, nuimkite aukšto slėgio pripūtimo vamzdį, kad galėtumėte naudoti.

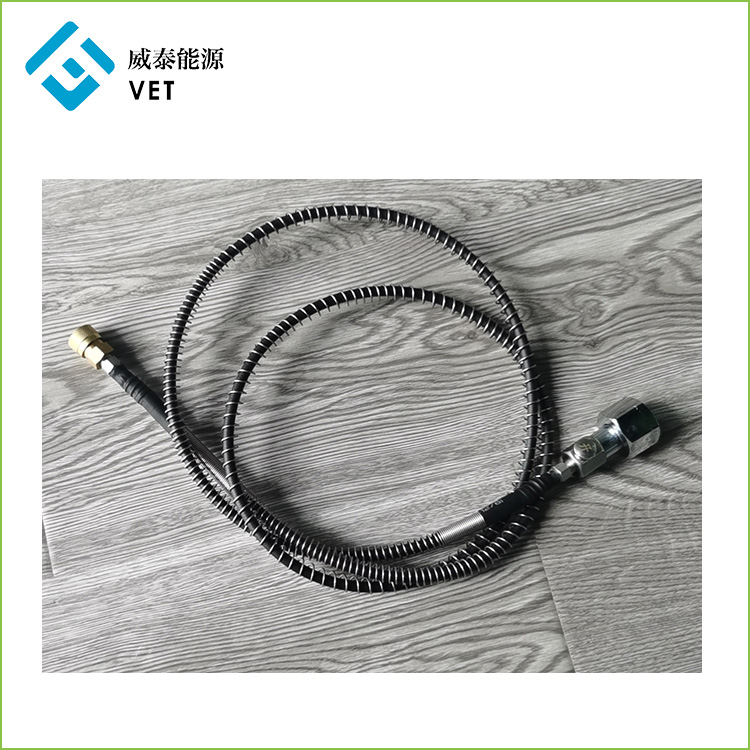

6 pav. Aukšto slėgio pripūtimo vamzdis (modelis: YQF-1-CQG3 (1,5 m)

Defliacijos būsena
Kai veikia JRF-H35-01TAcilindro slėgio mažinimo vožtuvas, atidarykite rankinio jungiklio vožtuvą, kad tiektumėte dujas pasroviui.
